معرفی کامل میکروسوییچ و اهمیت آن در صنایع مختلف

میکروسوییچ (Micro Switch) که به آن کلید حساس یا کلید قطع و وصل سریع هم گفته می‌شود، یکی از محبوب‌ترین اجزای کنترلی در صنایع مختلف است. این کلید کوچک و ساده به دلیل طراحی دقیق و عملکرد مطمئن، در مدارهایی استفاده می‌شود که نیاز به تشخیص سریع وضعیت، کنترل ایمنی یا سوئیچینگ مکرر دارند.
میکروسوییچ‌ها در ظاهر ساده‌اند اما از نظر طراحی و مدل‌بندی تنوع بسیار زیادی دارند که هر کدام بسته به کاربرد انتخاب می‌شوند. انواع میکروسوییچ‌ها بر اساس شکل ظاهری، نوع عملگر (اهرم یا شاسی)، وجود غلطک، نحوه نصب، درجه محافظت (معمولی یا ضدآب) و حتی نوع سیم‌کشی دسته‌بندی می‌شوند.


با  این لینک انواع میکروسوییچ را از فروشگاه اینترنتی اسپرینت الکترونیک خرید کنید.

میکروسوییچ چیست و چه کاربردی دارد؟

میکروسوییچ یا کلید حساس به فشار، یکی از پراستفاده‌ترین انواع کلیدهای صنعتی و الکترونیکی است که با کوچک‌ترین حرکت یا فشار، تغییر وضعیت می‌دهد. دقت بالا، عمر طولانی و قطع و وصل سریع، از ویژگی‌های درون هر میکروسوییچ یک مکانیزم فنری حساس وجود دارد که با فشار اندک، وضعیت تیغه داخلی را تغییر می‌دهد. این ساختار باعث می‌شود کلید با کمترین نیرو و با سرعت بالا مدار را قطع یا وصل کند. همین ویژگی دلیل نام‌گذاری آن به «Micro» است.
میکروسوئیچ‌ها از نظر ساختار شباهت زیادی به پوش‌باتن‌های دوبل دارند. درون یک میکروسوئیچ معمولاً یک کنتاکت NO (در حالت عادی باز) و یک کنتاکت NC (در حالت عادی بسته) قرار دارد. این کلیدها از نوع تماسی هستند، اما سنسورهایی مانند سنسورهای القایی، خازنی یا فوتوالکتریک می‌توانند عملکردی مشابه بدون نیاز به تماس مستقیم با جسم ارائه دهند. با این حال، میکروسوئیچ‌ها در مقایسه با سنسورهای غیرتماسی، توانایی تحمل جریان‌های بالاتر و عملکرد مکانیکی سنگین‌تری دارند.

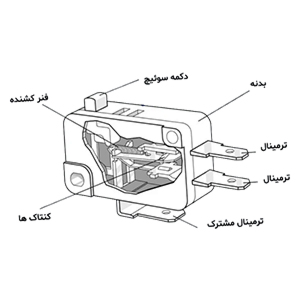

به‌طور کلی، یک میکروسوئیچ از چهار بخش اصلی تشکیل می‌شود:

 اهرم: بخشی که جسم هدف با آن تماس پیدا می‌کند. با فشار یا حرکت جسم به سمت شاسی، وضعیت کنتاکت‌ها تغییر می‌کند.
عملگر: قطعه‌ای که حرکت اهرم را به تغییر وضعیت در داخل کنتاکت‌ها تبدیل می‌کند. این حرکت می‌تواند خطی، چرخشی یا عمودی باشد.
 بدنه سوئیچ: که درون آن کنتاکت‌ها تعبیه شده و وضعیت آن‌ها توسط عملگر کنترل می‌شود.
پایانه‌های الکتریکی: که به کمک پیچ‌های اتصال، سیم‌ها را به کنتاکت‌ها وصل می‌کنند.

انواع میکروسوییچ از نظر نوع عملگر

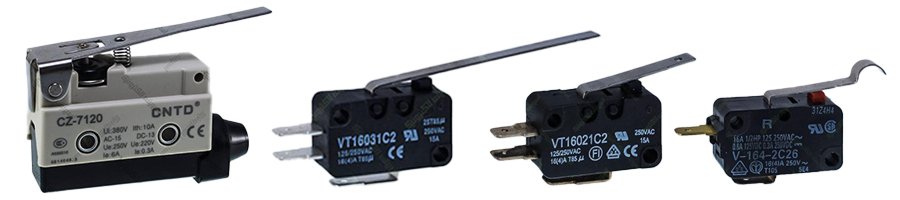

1) میکروسوییچ اهرم‌دار (Lever Micro Switch)

میکروسوییچ اهرم‌دار یکی از رایج‌ترین مدل‌ها است. این میکروسوییچ دارای یک اهرم فلزی یا پلاستیکی است که می‌تواند بلند یا کوتاه یا دارای غلطک (چرخ) باشد. اهرم کمک می‌کند فشار ورودی پخش شود و سوئیچ راحت‌تر

مدل‌های مختلف میکروسوئیچ اهرمی شامل:

• میکروسوییچ اهرم غلطک ‌دار: این مدل در بخش تماس با جسم هدف یک غلتک دارد که باعث کاهش اصطکاک و نیاز به نیروی کمتر می‌شود. پس از رها شدن نیرو، اهرم به موقعیت اولیه باز می‌گردد. این مدل بسیار پرطرفدار است.

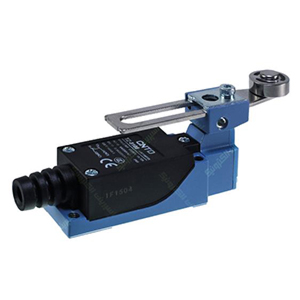

•میکروسوییچ اهرم غلطک ‌دار قابل تنظیم: مشابه مدل قبلی است، اما امکان تغییر طول اهرم (چند میلی‌متر تا چند سانتی‌متر) وجود دارد.

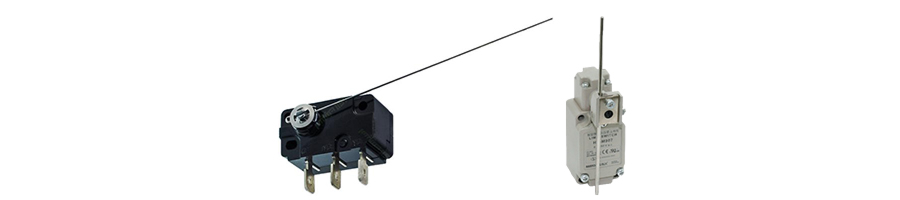

• میکروسوییچ اهرم میله‌ ای: این اهرم‌ها از یک میله بلند تشکیل شده‌اند و به‌صورت شعاعی عمل می‌کنند. طول این میله‌ها قابل تنظیم بوده و تا چندین سانتی‌متر می‌رسد.

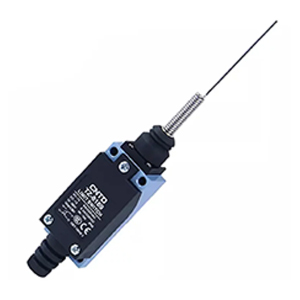

• میکروسوییچ اهرم میله ای انعطاف ‌پذیر: از نظر ظاهر شبیه اهرم میله‌ای است اما انعطاف بالایی دارد و در جهات مختلف واکنش نشان می‌دهد.

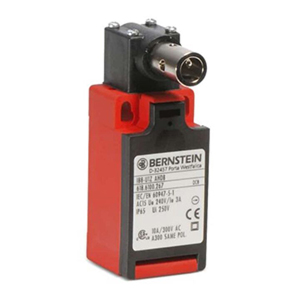

•میکروسوییچ اهرم محور چرخشی: برای نصب روی لولا یا محور درب‌ها مناسب است تا با حرکت چرخشی لولا، سوئیچ فعال شود.
کاربرد: در درب‌های اتوماتیک، آسانسورها، دستگاه‌های بسته‌بندی و تجهیزات صنعتی.

2) لیمیت سوئیچ پیستونی:

این دسته میکروسوئیچ‌ها با حرکت پیستون فعال می‌شوند:

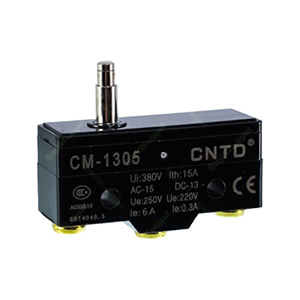

• پیستون گرد: با نیروی عمودی فعال شده و در مدل‌های مختلفی طراحی می‌شود.

• پیستون گرد جانبی: سر پیستون به‌صورت جانبی نصب می‌شود.

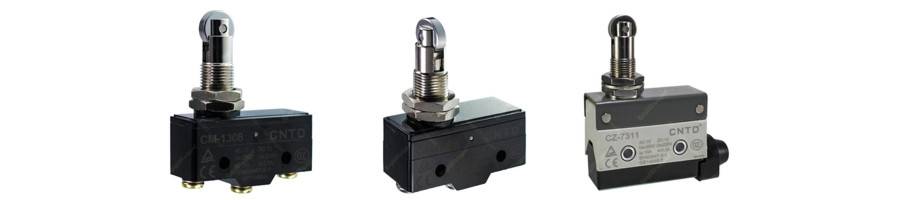

• پیستون غلطک ‌دار: مناسب مکان‌هایی است که نیرو به‌صورت غیرعمود وارد می‌شود. غلتک نیروی مایل را به نیروی عمود تبدیل می‌کند.

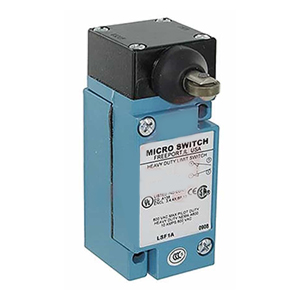

• پیستون غلطک ‌دار جانبی: غلطک در این مدل در موقعیت جانبی قرار دارد.

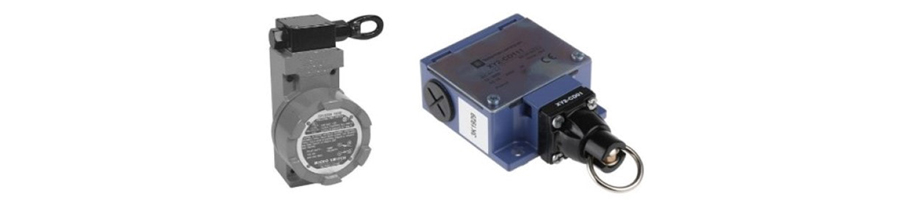

• بند کششی: در این نوع، طناب یا سیم کشیده می‌شود و فنر داخلی با کشش آزاد شده و سوئیچ فعال می‌شود.

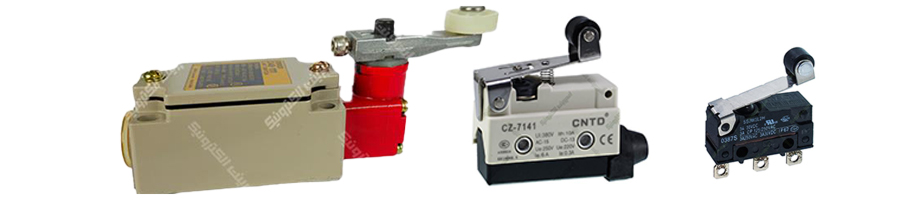

3) میکروسوییچ غلطک‌ دار (Roller Lever Micro Switch)

نوع دیگری از میکروسوییچ‌های اهرمی، میکروسوییچ غلطک‌دار است که در انتهای اهرم یک غلطک تعبیه شده است. این غلطک حرکت مکانیکی را نرم‌تر منتقل می‌کند و اصطکاک را کاهش می‌دهد.
کاربرد: در خطوط تولید و سیستم‌های حرکت خطی، نوار نقاله و ماشین‌آلات صنعتی و آسانسورها.

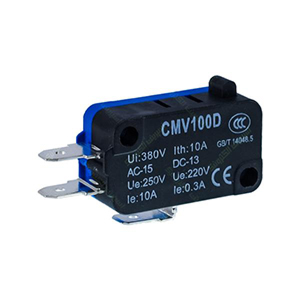

4) میکروسوییچ شاسی‌دار (Plunger Micro Switch)

میکروسوییچ شاسی‌دار فاقد اهرم است و به‌جای آن یک شاسی یا دکمه فشاری کوچک دارد که با تماس مستقیم عمل می‌کند. این مدل بسیار دقیق است و برای فضای کم و حرکت مستقیم کاربرد دارد.
کاربرد: دستگاه‌های الکترونیکی ظریف، پرینترها، تجهیزات اتوماسیون کوچک، تجهیزات صنعتی کوچک، ماشین‌آلات دقیق، سیستم‌های هشدار.

5) میکروسوییچ بدون اهرم (Basic Micro Switch)

میکروسوییچ بدون اهرم یا مدل پایه، ساده‌ترین نوع میکروسوییچ است که بدون هرگونه اهرم یا غلطک عرضه می‌شود. این مدل معمولاً در جاهایی نصب می‌شود که تحریک مستقیم به شاسی داخلی وارد می‌شود.
کاربرد: مدارهای الکتریکی ساده، کلیدهای امنیتی در لوازم خانگی،بردهای الکترونیکی، لوازم خانگی کوچک.

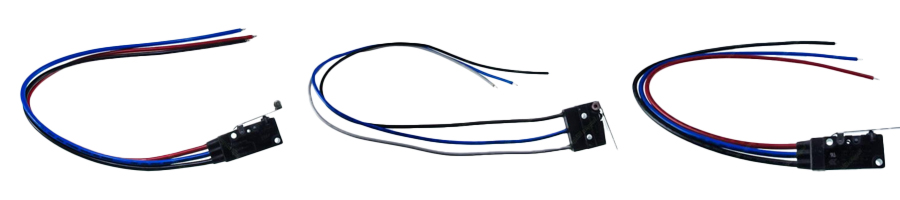

6) میکروسوییچ سیم‌دار (Wired Micro Switch)

برخی میکروسوییچ‌ها به‌صورت سیم‌دار عرضه می‌شوند، یعنی خروجی آن‌ها دارای سیم اتصال آماده است که نصب آن‌ها را راحت‌تر می‌کند. این مدل برای محیط‌های صنعتی که سرعت نصب اهمیت دارد، کاربردی است.
کاربرد: خطوط تولید انبوه، تجهیزات خودروسازی، سیستم‌های هشدار.

دسته‌بندی میکروسوئیچ ها بر اساس واکنش به تحریک

میکروسوئیچ‌های معمولی: با قطع نیرو به‌طور خودکار به وضعیت اولیه بازمی‌گردند.
میکروسوییچ مدل قفل/تنظیم مجدد: بعد از فعال شدن به‌صورت خودکار ریست نمی‌شوند و نیاز به ریست دستی دارند.
میکروسوییچ سوئیچ لچ (Latch): عملکرد این سوئیچ‌ها با کلید انجام می‌شود؛ برداشتن کلید باعث فعال‌سازی و بازگرداندن آن به وضعیت عادی منجر می‌شود.

انواع میکروسوییچ از نظر سطح حفاظتی

یکی از مهم‌ترین ویژگی‌های میکروسوییچ‌ها، میزان درجه حفاظتی یا همان IP است.

میکروسوییچ معمولی (Non-Sealed Micro Switch)

این نوع میکروسوییچ‌ها در محیط‌های خشک و تمیز استفاده می‌شوند. طراحی ساده و قیمت پایین دارند و برای بسیاری از تجهیزات خانگی و اداری مناسب‌اند.

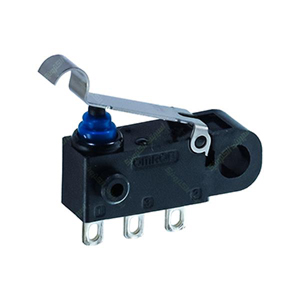

میکروسوییچ ضد آب یا ضد گردوغبار (Sealed/Waterproof Micro Switch)

در محیط‌های مرطوب یا پرگردوغبار، باید از میکروسوییچ ضدآب استفاده شود. این مدل‌ها با لایه‌های آب‌بندی داخلی، از نفوذ آب و گردوغبار جلوگیری می‌کنند و عمر طولانی‌تری دارند.
این نوع میکروسوییچ‌ها دارای پوشش سیلیکونی یا آب‌بندی خاصی هستند که از نفوذ آب، گردوغبار و بخار جلوگیری می‌کند. برخی مدل‌ها حتی در محیط‌های با دمای بالا یا فشار بالا نیز کارایی دارند.

کاربرد میکرو سوئیچ ضد آب و گرد و غبار:

صنایع غذایی، ماشین‌آلات شست‌وشو، تجهیزات فضای باز، محیط‌های مرطوب مثل سردخانه‌ها، تجهیزات فضای باز، درب‌های اتوماتیک در محیط‌های صنعتی.

• لوازم خانگی: یخچال، ماشین لباسشویی، مایکروویو
• صنایع خودرو: درب خودرو، کنترل وضعیت کمربند ایمنی
• صنایع سنگین: تجهیزات خطوط تولید، دستگاه‌های بسته‌بندی، تشخیص انسداد در خطوط مونتاژ و کنترل عملکرد نوار نقاله‌ها
• تجهیزات پزشکی: ابزارهای دقیق و ایمنی دستگاه‌های پزشکی
• سیستم‌های امنیتی: سیستم‌های اعلام وضعیت درب یا پنجره
• سیستم‌های ایمنی آسانسورها و انواع بالابرها
• دستگاه‌های شمارش قطعات در خطوط تولید
• ماشین‌آلات سکه‌ای
• ماشین‌های برش صنعتی

نکات مهم در خرید میکروسوییچ

هنگام خرید میکروسوییچ باید به نوع اهرم یا شاسی، جریان و ولتاژ کاری، تعداد سیکل سوئیچینگ، درجه IP (ضدآب بودن یا نبودن)، برند سازنده و قیمت میکروسوییچ توجه کنید.
برندهای معتبر مثل OMRON، Honeywell، Zippy، Saia Burgess، Panasonic از بهترین تولیدکنندگان میکروسوییچ در جهان هستند. این برندها طول عمر و دقت عملکرد بالایی دارند.
برای خرید میکروسوییچ مناسب باید به این نکات توجه کنید:

•  ولتاژ و جریان کاری
•  طول عمر مکانیکی (تعداد سیکل)
•  دمای کاری و رطوبت محیط
•  نوع عملگر (اهرم‌دار، شاسی‌دار، غلطک‌دار)
•  ضدآب بودن یا نبودن
•  برند و اصالت کالا

قیمت میکروسوییچ چقدر است؟

قیمت میکروسوییچ بسته به نوع (اهرم دار، شاسی دار، غلطک دار)، درجه حفاظتی (معمولی یا ضد آب) و برند متفاوت است. مدل‌های ساده اقتصادی‌تر هستند اما مدل‌های صنعتی یا ضد آب قیمت بالاتری دارند.

برندهای معتبر میکروسوییچ در بازار ایران

• Omron: امرون معروف‌ترین برند ژاپنی در میکروسوییچ‌های صنعتی و دقیق
• Honeywell: برند آمریکایی هانیول با محصولات بادوام و مطمئن
• Cherry: برند چری در میکروسوییچ گزینه محبوب در صنایع کامپیوتر و خودرو است
• CNTD: برند معروف و معتبر چینی سی ان تی دی تولید کننده انواع میکروسوییچ و لیمیت سوییچ های صنعتی
• CROUZET: برند فرانسوی کروزت یکی از بهترینها در انواع میکروسوییچ هاست

از Panasonic, Schneider, Burgess, Zippy و برندهای دیگر هم میتوان نام برد.

جمع‌بندی | خرید میکروسوییچ با بهترین قیمت

در این مقاله با ساختار داخلی، اجزا، کاربردها و انواع مدل‌های میکروسوئیچ آشنا شدید. شناخت دقیق انواع میکروسوئیچ مثل اهرمی، پیستونی، میله‌ای یا غلتک‌دار به شما کمک می‌کند بهترین انتخاب را برای کاربرد صنعتی، اتوماسیون یا تجهیزات ایمنی داشته باشید.
میکروسوییچ‌ها با طراحی ساده، عملکرد حساس و عمر بالا یکی از پرکاربردترین قطعات در مدارهای کنترل هستند. آشنایی با انواع میکروسوییچ مثل میکروسوییچ اهرم‌دار، غلطک‌دار، شاسی‌دار، ضدآب و سیم‌دار کمک می‌کند انتخاب بهتری برای خرید داشته باشید. اگر به دنبال بهترین قیمت و خرید مطمئن میکروسوییچ هستید، همین حالا با فروشگاه ما تماس بگیرید و سفارش دهید.انتخاب صحیح میکروسوییچ تضمین‌کننده ایمنی و عملکرد بهتر تجهیزات شماست. برای خرید انواع میکروسوییچ اهرم دار، شاسی دار، غلطک دار، سیم دار یا ضد آب با بهترین قیمت میکروسوییچ می‌توانید از فروشگاه ما دیدن کنید و از مشاوره رایگان کارشناسان بهره ببرید.
